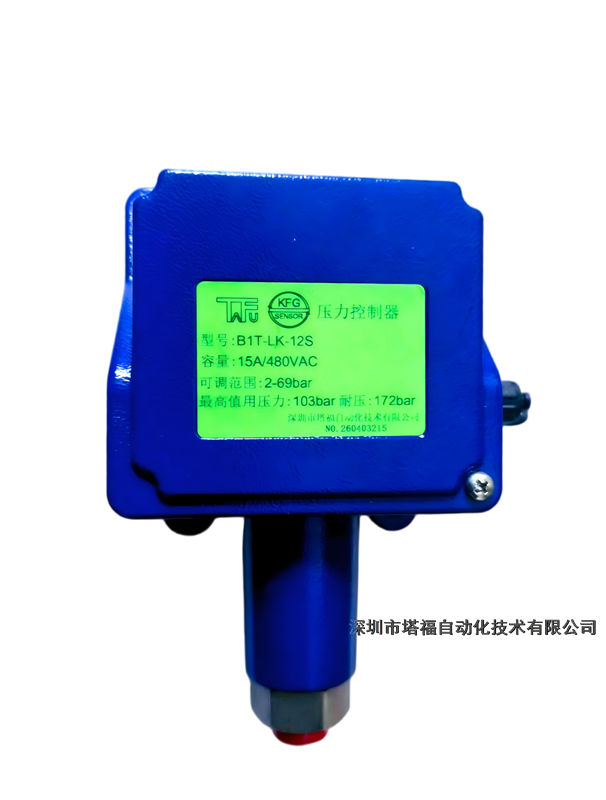

B1T-LK 系列压力控制器 压力控制器广泛用于水、气、油等的压力控制。当压力大于整定值时，压力作用使得恒力弹簧产生形 变，使得微动开关动作，输出接点信号，从而实现报警及控制。 压力控制器结构简单、性能稳定。具有长期稳定性好的特点，开关带有锁定调节螺母，即使长期工作 在震动较大的场合依旧还能够保持整定值的稳定。 压力控制器除具有以上优点外，还具有死区更小的特点，详细参数见特性指标。

一、主要性能指标

整定范围：详见特性指标

接点容量：15A/480VAC

开关类型：单刀双掷

外壳材质：铝合金

接触材质：316L

接口螺纹：NPT1/4"

转接接头：R1/2"，G1/2"，M20x1.5，其他

工作温度：-20℃～80℃

环境条件：-10～85℃，≤85%RH，避免强腐蚀性气体

防护等级：IP65

（1）、安装

安装过程按以下步骤完成： 1) 旋开前盖紧固螺钉，打开压力控制器前盖。 2) 将压力控制器对齐在接口位置，在螺纹上加密封带或密封胶后旋紧。 3) 根据图 3、4 所示图接线，并整理、固定引出的电缆。 4) 合上压力控制器前盖，旋上前盖固定螺钉。

（2）、调试

调试过程按以下步骤完成： 1) 打开压力控制器前盖，旋开如图 1 所示的锁定螺钉。 2) 将压力控制器安装在校验台上，调整报警整定值： （1）如果调整上升报警，则将压力控制器的调节螺母调节到一个大于整定值的位置，对压力控 制器加相当于整定值的压力，旋动调节螺母，当压力控制器恰好动作时，将该位置定为压力 控制器的整定值点。 （2）如果是调整下降报警，则将压力控制器的调节螺母调节到一个小于整定值的位置，对压力 控制器加相当于整定值的压力，旋动调节螺母，当压力控制器恰好动作时，将该位置定为压 力控制器的整定值点。 （3）调节螺母顺时针方向旋转为增大整定值，逆时针方向旋转为减小整定值。 3) 去掉对压力控制器所加的压力，再次加载相当于整定值的压力，如果压力控制器工作正常则结束 调试，反之则重复步骤 2)直到压力控制器在整定值时恰好动作。 4) 旋上锁定螺钉，合上压力控制器前盖。

（3）、注意事项：

1、压力控制器调试时请注意实验压力必须较稳定，否则会影响压力控制器调整。 2、每次冲压时，必须先将加在压力控制器上的压力全部去除，再重新加载压力，切忌冲压时只在原压力上增减， 否则将影响压力控制器的整定。 3、压力控制器在整定值附近时，请缓慢旋转调节螺母，同时注意观察压力控制器的动作状况，以选定调节螺母的 位置。
